SUPER-MECLAB+.T40 臺式激光測徑儀，用于高精度直徑測量，非常適合帶有不規則或平整凹槽的工件。是對以下產品進行離線檢測的理想設備：

● 鉆頭

● 銑刀

● 切削刀具

● 齒形皮帶輪

● 小齒輪

此外，它還可用于檢查以下產品的直徑、橢圓度和直線度：

● 硬質合金坯料

● 磨削棒料或汽缸

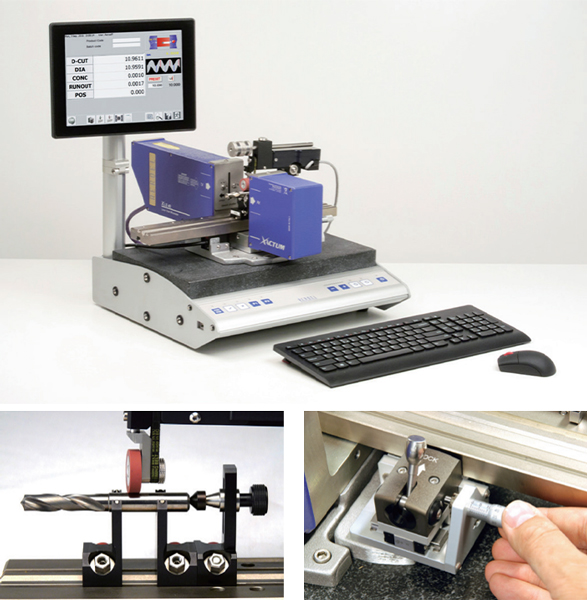

系統組成

系統基本配置

● 智能型 Xactum 激光測徑儀，XLS40 或 XLS80

● 花崗石基座

● 精密線性工作臺，手動，配有磁性電子秤

● 嵌入式 Aeroel PC，配備 10.4”LCD 顯示器

● 系統預裝 Super-Meclab.T 軟件

● 工件夾具，配備一對 V 型塊及一個擋塊

● 用于旋轉工件的電機驅動裝置，配備驅動輪及其用于步進電機的驅動器

● NO-VAR 選項：補償由于室溫變化造成的測量值偏移

● 鍵盤和鼠標

● 電源和連接電纜

● 校正報告書（應要求提供）

優點

用于帶有不規則凹槽的工件檢測！

無滯后誤差（反轉誤差），這是一般百分表的典型特征（可掃描二維碼觀看視頻）。

非接觸測量：不會造成工件損傷或刮痕。

客觀且重復性一致：即使操作人員沒有受過專門的訓練，也能獲得一致的測量結果。

易于操作：縮短檢測時間和提高測量效率。

高度靈活性：不同機構組成組件和尺寸都可快速測量，不需要系統重新設置或重新校準。

超高精確性：在這之前要獲得這些精確數據，必須在實驗室技術人員使用很多昂貴儀器設備才能做到。

Xactum 技術

Xactum XLS40/1500/B 激光測徑儀是高精確性，高重復精度的測量設備。具有以下特征：

● 測量區域大：40 mm

● 優良的線性度：± 0.5 μm

● 杰出的重復精度：± 0.07 μm

● 長久自校準功能

● NO-VAR 技術：對工件的熱膨脹系數進行編程設定，不會因室溫變化引起測量漂移

系統操作

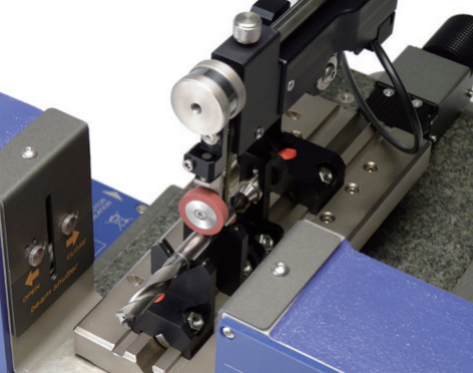

使用雙V型夾具固定待檢查的工件，該裝置安裝在配有磁性電子稱的手動滑軌上，可顯示該工件的位移；滑軌位置將持續顯示在屏幕上。

通過特殊的引導程序，操作員尋找起始點，將工件移動到測量位置并開始測量循環：通過特殊電機驅動裝置使用鋪設在工件上的橡膠輪旋轉該工件。這使其保持與V形塊相對，并確保“零偏轉”旋轉，即圍繞固定良好的軸進行旋轉。

旋轉周期由計算機自動設定，期間，激光傳感器以 1500 個樣本/秒的速度掃描工件并存儲與工件的上下邊緣有關位置的所有測量數據。

數據處理軟件可對工件進行準確且可重復的直徑測量，適用于帶有不規則或平整凹槽的工件。

可以選擇不同的處理算法，以適應不同形狀的工件，以計算不同的參數。

可以沿著工件軸在多個位置重復測量循環。

測量模式

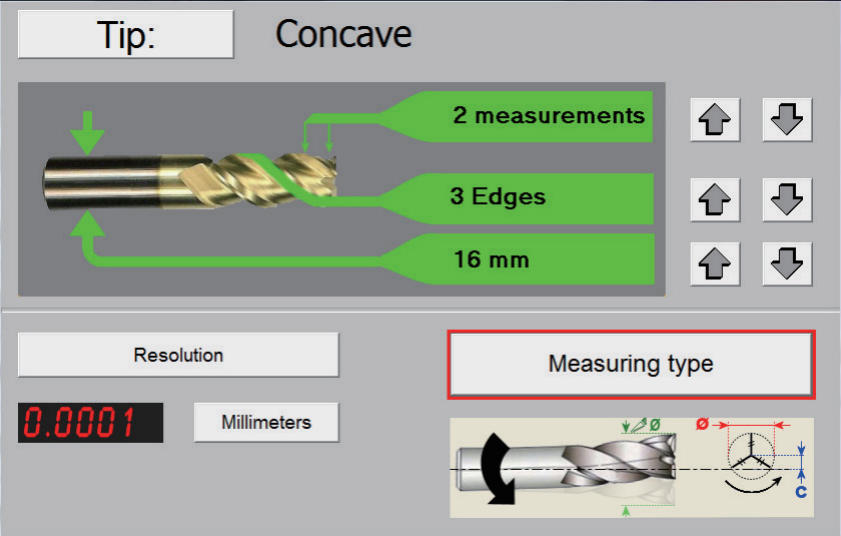

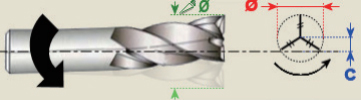

刀具模式

假設所有邊緣距截面中間的半徑相同，并且在角度上等間隔，以該假設為基礎進行測量。

刀具截面的直徑（2 x 邊緣半徑）的計算基于刀口劃過的理想圓形。同心度值是截面中間與旋轉軸之間的距離，由柄確定。

此外，計算出有效切削直徑，即理想孔的直徑，該理想孔的形成方式為將刀尖安裝在理想主軸上，且保證零偏轉。偏轉值是指上邊緣峰值位置的變化上限（峰值上限 - 峰值下限）計算并顯示以下尺寸。

● 有效切削直徑

● 刀具直徑

● 同心度

● 偏轉

圓形截面模式：

該模式專門用于檢查圓形工件（即硬質金屬坯料）計算并顯示以下尺寸。

● 直徑上限

● 直徑下限

● 中間位置范圍（上限 C - 下限 C）

● 直徑范圍（上限 ? - 下限 ?）

對坯料的不同位置測量中間位置范圍，可以檢查坯料的平直度。

未定義截面模式：

對于未能假定其幾何形狀的工件，請使用此模式計算并顯示以下尺寸。

● 直徑上限

● 直徑下限

● 中間位置范圍（上限 C - 下限 C）

● 直徑范圍（上限 ? - 下限 ?）

不會因室溫變化引起測量漂移！

NO-VAR (No Variation)

該技術允許即使在非熱控制的環境中也能夠輕松獲取完整的直徑測量。另外，可以對被測材料的熱膨脹系數進行編程，從而自動補償所有工件的熱膨脹。

The Super-Meclab.T 軟件

Super-Meclab.T 軟件對用戶十分友好并且非常靈活。

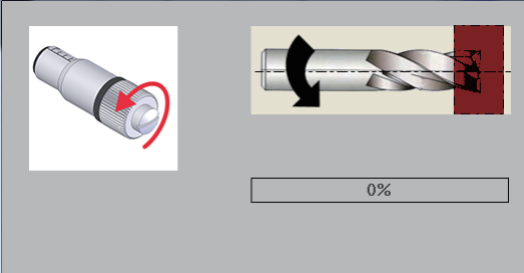

自動尋找零點

一個特殊的引導程序可用于在零件起始點重置位置讀數。

快速公差檢查

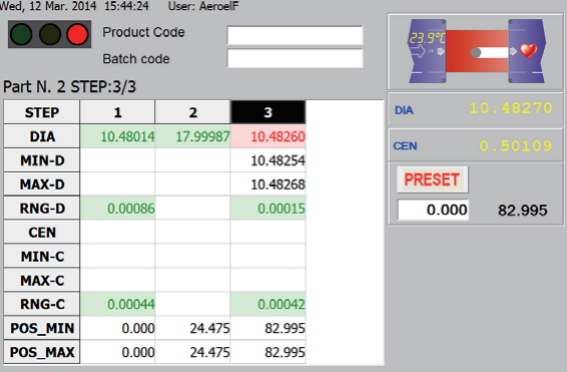

每個測得尺寸可以與預設的標稱值和公差范圍進行比較：“紅綠燈”將立即顯示工件的公差狀態。

同一工件的多次測量

可以在同一工件上沿軸線的不同位置進行多次測量，以檢測錐度或彎曲。

數據記錄和導出

測量結果列在屏幕上，可以保存在計算機中，也可以“文本”或“Excel”格式導出。

報告打印

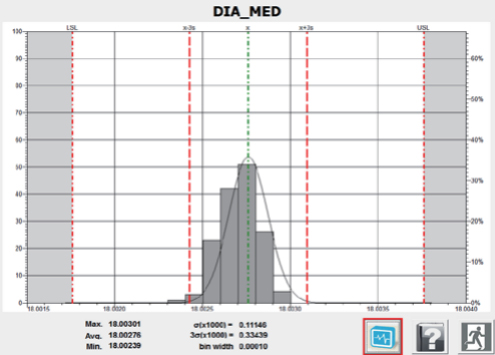

可以使用標準 PC 打印機立即打印測量報告。每個測得尺寸的統計報告可用于計算平均值、上限值和下限值、標準偏差和 Cp 和 Cpk 值。

便于編程的工件庫

“工件庫”中可以儲存幾乎無限量的控制組（公差限制、測量模式等）

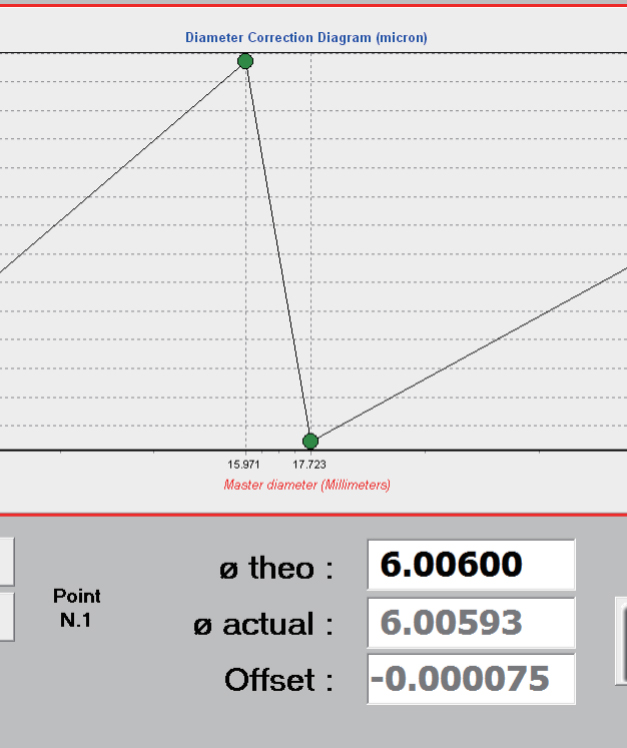

多點用戶重新校準功能

可以運行多點重新校準程序，以保證讀數與用戶的標準棒相匹配。

數字示波器

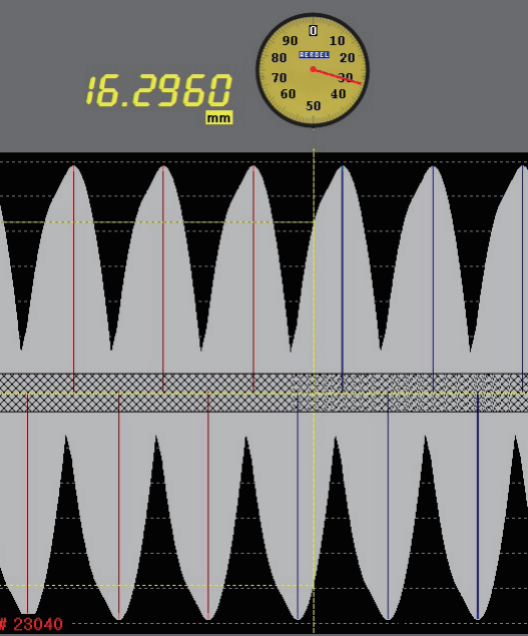

光脈沖的波形在儀表內部采樣并傳輸?shù)絺€人計算機(PC)。在顯示屏上，您可以看到實際信號，就像使用數字示波器一樣。

在線幫助

操作期間，您可以打開“幫助”窗口，在其中找到使用本系統所需的信息。不需要硬拷貝手冊。

技術規格

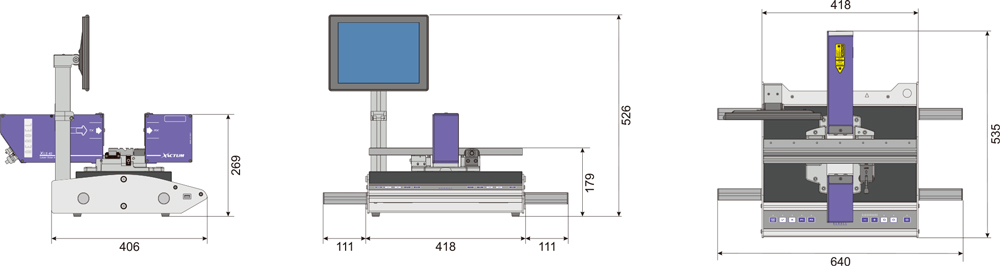

尺寸單位: mm - 含移動手柄

產品規格如有修改，恕不另行通知。有關更詳細說明，請查看技術手冊或登陸我們官方網站。

夾具

置于花崗石基座上的精密線性滑軌

帶V型槽的不銹鋼工作臺，總長400 mm，范圍160 mm，帶旋鈕的手動和微米驅動。

位置傳感器：

磁性電子讀數，分辨率為 0.005 mm。

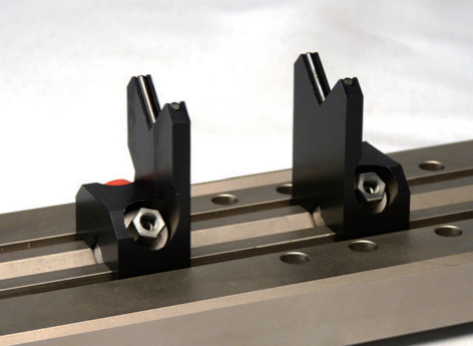

工件固定：

配備多個 90? 的 V 型滑塊和一個擋塊，可沿滑軌調節。軸承采用硬質金屬棒制成，帶特殊蓋板，具有低摩擦系數（0.1）和高硬度（2000 - 4000 HV）。

若金屬棒存在磨損，可以進行更換。

夾具功能：

柄直徑為 1 至 20 mm，長度為 22 至 100 mm，

工件長度上限為 200 mm（了解其他尺寸，請聯系 Aeroel）。

旋轉設備：

電機驅動，配備推輪和步進電機驅動器，可進行本地或（PC）自動控制
