三坐標測量機 (CMM) 主要有四種類型：橋式、懸臂式、龍門式和水平臂式。選擇的將取決于您希望使用它的目的。所有 CMM 都有三個正交軸 X、Y 和 Z，它們在 3D 坐標系中運行。一些使用接觸式探頭，而另一些使用非接觸式探頭。所有 CMM 中繼計算的數據以檢查被測組件的準確性。

在這篇文章中，我們將介紹不同類型的坐標測量機及其應用。

橋式三坐標測量機

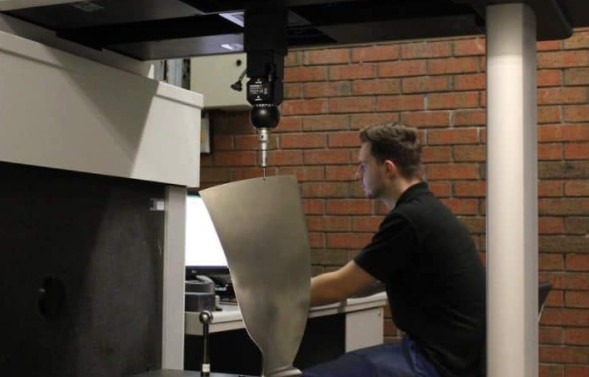

允許探頭沿三個軸移動，這三個軸在三維笛卡爾坐標系中相互正交。每個軸傳感器以微米精度監控探頭的位置。位置傳感器的接觸點允許測量對象的表面，并重復產生描述感興趣的表面區域的“點云”。

橋式機器被稱為坐標測量機的主力，具有相當基本的結構，易于構建。橋梁機器的長期建造和維護成本也相對較低。

橋式坐標測量機的功能有利有弊。例如，由于支撐 X 軸光束的立柱，很難接近被測部件。重型部件可能需要叉車或起重機才能將它們放置在機器上。反過來，這可能導致機器本身被撞倒。話雖如此，對于測量具有更高公差的機加工零件，橋式 CMM 是很好的選擇。

懸臂坐標測量機

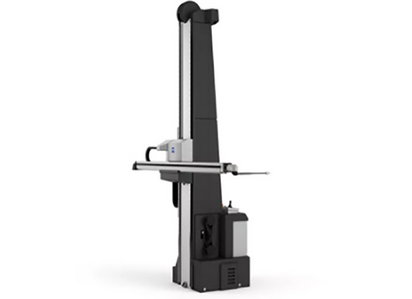

懸臂三坐標測量機通常用于測量相對較小的零件，為操作員提供三個側面的開放通道。與橋式 cmm 不同，頭部僅連接到剛性底座的一側。

立柱的大支撐底座與低重量相結合意味著懸臂坐標測量機可以快速移動。由于高精度和低測量不確定性，懸臂坐標測量機主要用于測量量規和標準件。

車間懸臂三坐標測量機是一種流行的選擇，因為它適合自動裝載和卸載。

龍門坐標測量機

龍門坐標測量機在結構上與橋式坐標測量機相似，但通常要大得多。龍門式的橋架在柱子上升高，增加了整體測量體積。大多數龍門坐標測量機必須有堅實的基礎，并且通常直接安裝在地板上。這種與橋式坐標測量機結構相似的特點意味著龍門機床也具有很高的精度。

龍門坐標測量機的測量范圍從 1x2x1m XYZ 到 4x10x3m XYZ 不等，并且可以構建更大的定制單元。

與傳統的橋式坐標測量機相比，龍門坐標測量機具有許多顯著優勢。裝載重型部件要安全得多，因為它們可以直接裝載在地板上。程序員的訪問更容易意味著編程變得更簡單。為較小的組件插入平板很容易，從而減少了操作員的測量時間。

當然，龍門坐標測量機也有一些缺點。建造地基的成本要高得多。龍門坐標測量機不是便攜式的，它們占用大量空間。

龍門坐標測量機在航空航天工業中特別普遍，因為部件尺寸很大，仍然需要極高的精度。


水平臂坐標測量機

水平臂 CMM的設計意味著它們在測量大表面或難以到達的特征時非常有用。

水平臂坐標測量機有兩種基本類型。板裝版本，其中柱安裝在大表面板上。雖然有些是頂部安裝的，但大多數是側面安裝的，因為它是獲得所需測量值的更準確和穩定的方式。

另一個版本是安裝在跑道上的 CMM，它在沒有集成板的專用梁上運行。頂部安裝設計為測量大型組件提供了大的靈活性。雙臂允許同時測量物體的兩側。

雖然水平臂坐標測量機是四種類型中精度zui低的，但它們適合測量大型薄壁/鈑金類部件。在測量需要操作公差的大型部件時，水平臂是迄今為止zui具成本效益的。

綜上所述

計量誤差的一個主要來源是人為錯誤，由人員錯誤地使用測量設備引起。三坐標測量機顯著降低了出錯的風險并大大提高了準確度。

一般來說，懸臂坐標測量機通常是zui準確的，但不靈活。橋式和龍門式坐標測量機具有良好的精度并且是半靈活的。水平臂坐標測量機提供的精度zui低，但靈活性高。然而，所有類型的三坐標測量機的精度水平仍然遠高于沒有一臺，這使得生產更具成本效益。
